Монтаж СИП провода, прокладка, натяжка по опорам ЛЭП - особенности, технология работ

 Самонесущие изолированные провода (общепринятое сокращение – СИП) оптимально подходят для монтажа воздушных линий электропередач (сокращение – ВЛ).

Конструктивные особенности:

  • на фазные проводники нанесено изолирующее полиэтиленовое покрытие;
  • нулевая несущая жила может быть неизолированной или отсутствовать.

На воздушных линиях произведен монтаж СИП провода– подобные устройства определяются как ВЛИ: воздушная линия с изолированными проводами.

Плюсы СИП провода

 Монтаж воздушных линий электропередачи с применением СИП провода создает функциональные преимущества конструкции:

  • широкий диапазон допустимой температуры эксплуатации: -60°C – +50°C;
  • снижение эксплуатационных затрат;
  • устойчивость к воздействию атмосферных факторов: ливня, солнечного излучения, мокрого снега, гололеда, сильного ветра;
  • срок эксплуатации – от 40 лет;
  • безопасность обслуживания: случайное прикосновение к фазным проводникам под напряжением не приводит к поражению током;
  • коммуникации срываются с опор – бесперебойное электроснабжение сохраняется;
  • риск возникновения пожара уменьшается.

 Упрощается проведение работ: натяжка и монтаж СИП по сравнению с использованием не изолированных проводников позволяет:

  • применять короткие опоры: допустимое расстояние для натяжки от поверхности земли – 4 м;

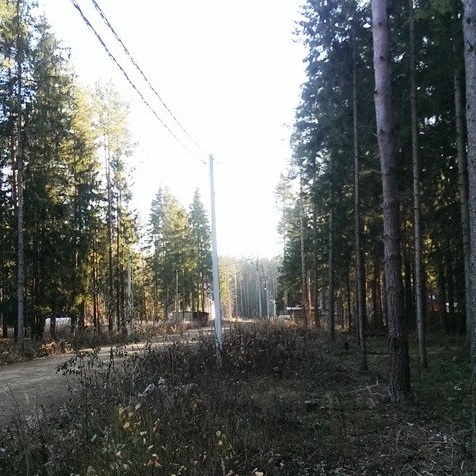

  • уменьшить затраты на сооружение ВЛИ: монтаж конструкции проходит без вырубки узких полос леса;
  • снизить падение напряжения: небольшая величина реактивного сопротивления жил самонесущих изолированных проводов (примерно 0,1 Ом/км) значительно увеличивает нагрузку, повышает качество энергии;
  • удвоить мощность сети: выполнить параллельно проведенным СИП натяжку дополнительной линии коммуникаций;
  • оперативно переоборудовать ВЛ с натянутыми неизолированными проводниками;
  • сократить безопасное расстояние между зданиями и ВЛИ.

Качественный и срочный монтаж  СИП провода по опорам ЛЭП по адекватной цене

 Предварительно разрабатывается проект для конкретной ВЛИ. Учитываются нормативные правила, требования. Проектная документация должна содержать данные по параметрам:

  • усилие натяжки на всех участках воздушной линии;
  • стрела провеса.

 Минимальная допустимая температура проведения натяжки, монтажа СИП – -20°C. Основные этапы работ:

  • установка опор;
  • монтаж крепежных устройств;

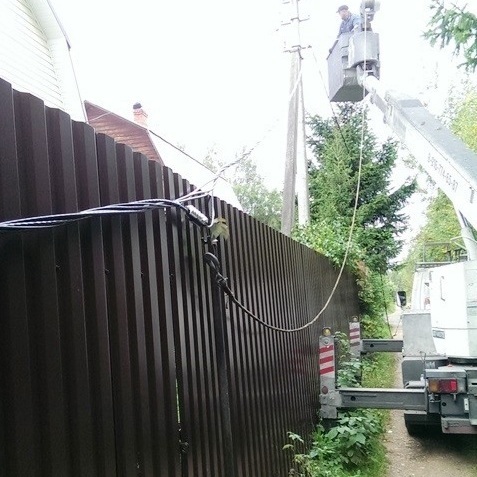

  • размотка проводов;

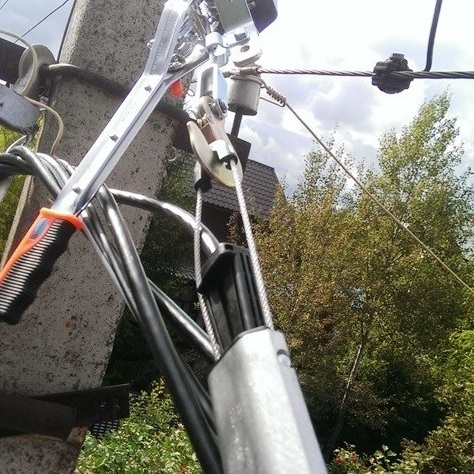

  • натяжка коммуникаций, закрепление анкерами;
  • замена раскаточных роликов на промежуточные зажимы;
  • натяжка ответвительных линий (по аналогии с магистральной);
  • заземление, создание защиты от коротких замыканий, перенапряжений.

Монтаж, прокладка, натяжка  СИП провода по опорам Москва, Московская область, Апрелевка, Балашиха, Бронницы, Верея, Видное, Волоколамск, Воскресенск, Дедовск,  Дзержинский, Дмитров, Долгопрудный,  Дрезна, Домодедово, Дубна, Егорьевск, Железнодорожный, Жуковский, Зарайск, Зеленоград, Ивантеевка, Истра, Кашира, Климовск, Клин, Коломна, Королев, Котельники, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Куровское, Ликино-Дулево, Лобня, Лосино-Петровский, Луховицы, Лыткарино, Люберцы, Можайск,, Москва, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Ожерелье, Озеры, Орехово-Зуево, Павловский Посад, Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Руза, Рошаль, Сергиев Посад, Серпухов, Солнечногорск, Ступино, Сходня, Талдом, Троицк, Фрязино, Химки, Хотьково,Черноголовка, Чехов, Шатура, Щербинка, Щёлково, Электрогорск, Электросталь, Электроугли, Юбилейный, Яхрома.



Качественное проведение монтажа обеспечивает предназначенная для СИП арматура. Основные российские и зарубежные производители арматуры для провода СИП-1, СИП-2, СИП-3 и СИП-4

  • Nilend
  • ВК
  • IEK
  • МЗВА (Россия)
  • Ensto (Финляндия)
  • КВТ (Россия)
  • Tyco Electronics SIMEL

Крюки, анкерные кронштейны закрепляют на фасадах строений, опорах. Функция – зафиксировать удерживающие самонесущие изолированные провода зажимы. Для крепления применяют болты, шурупы, стальные ленты, зажимы.

 Детали различаются по предназначению:

  • для  натяжки, монтажа СИП на угловых опорах – применяется анкерный зажим;
  • соединение проводников с силовым кабелем, повторное заземление выполняют с помощью ответвительных зажимов;
  • при подключении к СИП неизолированных проводников используют соединительные зажимы;

Соединительные гильзы

 Функция деталей – создавать герметичное соединение жил. Выпускают гильзы для ответвительных проводов, нуля и фазы.

Бандажные ремешки

 Устройств позволяют без применения дополнительного инструмента выполнить надежную стяжку жил СИП.

Защитная арматура

 Герметизацию, изоляцию концов СИП обеспечивают полимерные защитные колпачки. При соединении проводов с оборудованием используют изолированные наконечники. Специальные адаптеры для заземления функционируют в течение срока службы ВЛИ.

Особенности конструкции проводников, качественная арматура, безопасность, удобство монтажа, продолжительный срок эксплуатации, надежная натяжка СИП – основные причины повсеместного использования самонесущих изолированных проводов при реконструкции воздушных линий электропередач, строительстве новых устройств распределения электроэнергии.

Цена за прокладку и стоимость монтажа СИП провода за метр погонный рассчитывается исходя  из сечения кабеля и сложности монтажа.
